接口责任必须写清
输入保护、直流母线、CDU、排热设备和 BMS/DCIM 分属不同供应商，供货范围和联调顺序需要逐项确认。
500kW 级移动式能源冷源系统
面向用户侧微网、边缘算力和移动式部署，预集成输入保护、功率模块、CDU/板换、泵组和控制联锁，减少现场多供应商接口。
概念方案
500kW 系统总输入设计目标
接口按项目确认
AI 辅助诊断开发中
当前状态：本页数据为 V1 概念值。正式功率、冷量、箱型、模块数量和接口以项目技术协议及测试结果为准。
Customer Requirements
电源、液冷与控制需要一起联调
单机参数合格后，仍需检查启动顺序、负载变化、冷却连续性和故障保护。
冷源功耗会改变 IT 可用功率
系统总输入需要在 IT 供电、冷源、辅机和转换损耗之间分配，不能把系统输入直接等同于 IT 净输出。
箱体、热、重与维护相互约束
运输尺寸、设备重量、环境排热、噪声、安全分区和检修空间必须在同一布局中校核。
System Scope

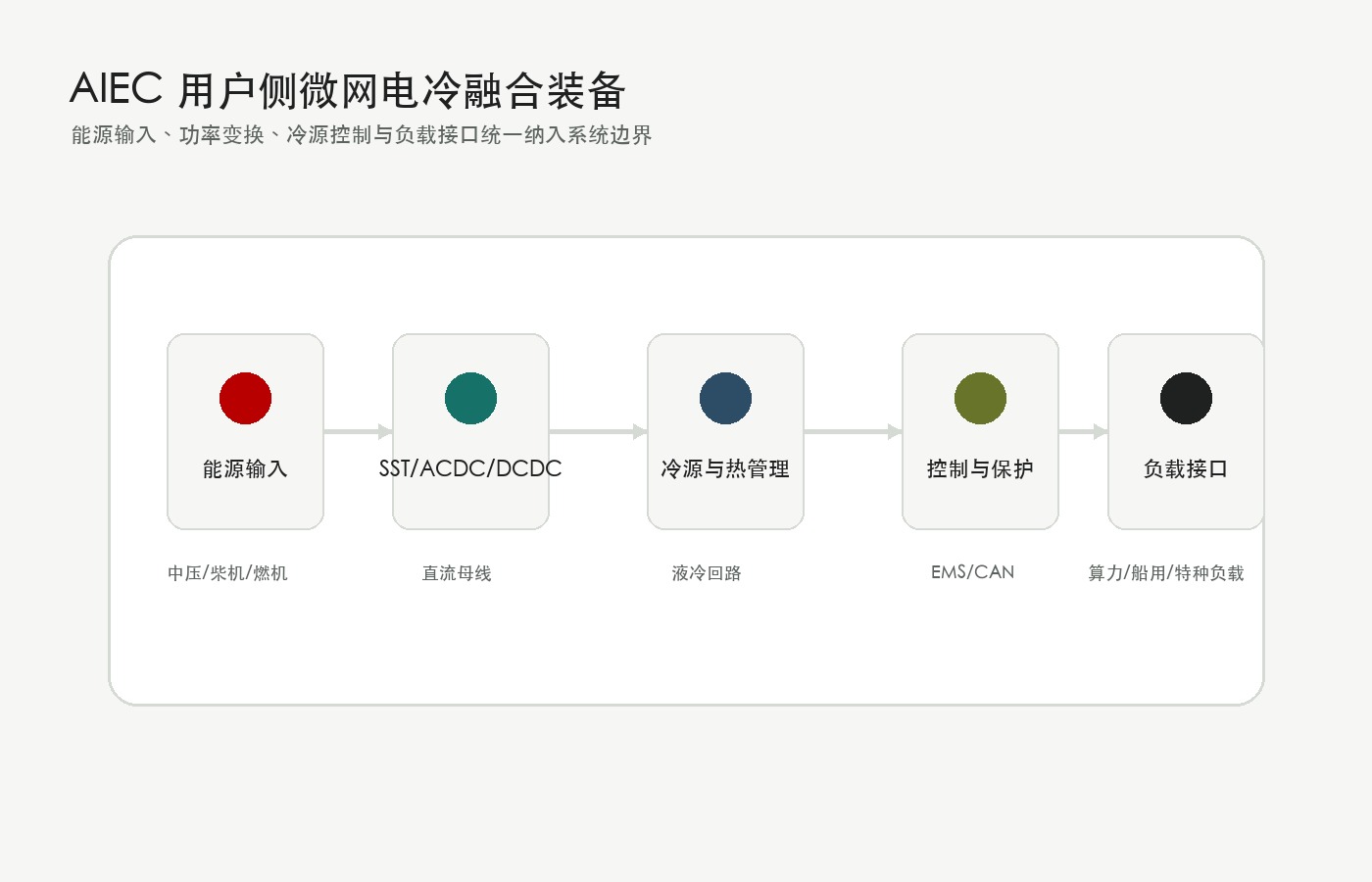

可按项目预集成的电源与冷源系统
AIEC 以 500kW 系统总输入作为当前 V1 概念起点，面向第三方算力箱或高可靠直流负载，配置输入保护、功率模块、直流母线、CDU/板换、泵组和联合控制。
项目可在工厂完成接口检查和 FAT，再到现场完成 SAT 与客户设备联调。供货内容、见证点和验收条件写入项目技术协议。
Engineering Scope
可提供的工程内容
覆盖输入端、直流母线、液冷回路、控制联锁和交付资料。
能源输入与保护适配电网、柴发或其他用户侧能源接口，确定隔离、计量、开路切换与上级保护责任。
模块化功率变换使用 120kW 功率单元配置直流母线、预充、绝缘监测、直流保护和故障隔离。
液冷热管理协同 CDU/板换、二次泵、过滤补液、漏液检测和外部排热设备，按 IT 热负载定义冷量。
电冷联合控制协调源状态、功率分配、负载爬坡、保泵/冷机时序、高温降载、急停和运行日志。
集装箱化工程校核设备分区、管线、重量、重心、吊装、运输、维护通道和关键部件更换空间。
测试与交付资料提供 ICD、接口清单、计算书、FAT/SAT 方案、故障注入记录、联调记录和运维说明。
Intelligent Diagnostics
AI 用于数据整理和故障分析
母线、模块、温度、流量和告警数据可用于比较工况、发现异常和复查故障。
运行状态汇总
汇总直流母线、模块功率、热负载、流量、温度和设备状态。
工况比较
比较负载爬坡、冷源不足、通信异常和模块退出等测试数据。
异常提示
根据参数漂移和状态序列提示异常，并关联波形、告警和问题单。
开发中AI 不控制 PWM、接触器或保护复位。实时控制、保护和联锁仍由确定性控制器执行。
Current Data
公开参数
以下数据用于概念方案计算，尚不是定型产品参数。
| 参数项 | 当前数据 | 状态 | 说明 |
|---|---|---|---|
| 系统总输入 | 500kW 连续有功 | V1 设计目标 | 500kW 指系统总输入，不等于 IT 净输出或净冷量；正式值以设计文件和测试结果为准。 |
| 直流侧接口 | 800Vdc 目标接口 | 概念 | 电压窗口、接地、纹波、阶跃和保护方式由客户及服务器 OEM 共同确认。 |
| 功率模块 | 推荐 5×120kW 概念阵列 | 概念 | 最终数量、现场降额、冗余等级和单故障策略按项目设计。 |
| IT 侧净输出 | 约 350–430kW；437–534A @ 800Vdc | 概念包络 | 由 500kW 系统输入扣除冷源、辅机和转换损耗推得，不是实测能力。 |
| IT 热负载 | 约 350–430kWth | 概念包络 | 与概念净 IT 输出对应，不是产品净冷量的实测值。 |
| 设施侧流量 | 约 630–770L/min @ ΔT=8K、清水 | 概念包络 | 改变温差或添加防冻液后必须重算。 |
| 箱体 | 40HC 为 V1 设计基线 | 概念 | 20ft 仅在 3D、重量、热平衡、噪声、检修、运输与消防校核通过后采用。 |
Application Scenarios
适用项目
适合需要快速部署、电源与液冷预集成的项目。
边缘算力与小型智算单元
为第三方 IT 箱提供用户侧直流供电、液冷设施接口与运行联锁底座。
用户侧微网
在客户配电系统内协调能源输入、功率变换、辅机用电与负载运行。
移动式 / 临时部署
通过预制、吊装、现场连接和分阶段验收，降低长期土建和多供应商现场集成压力。
高可靠直流负载
按高压直流母线、冷却连续性、保护联锁和故障后安全状态定制设计。
Supply Scope
供货范围与项目接口
设备清单、接口责任和验收条件在项目技术协议中确认。
AIEC 系统
- 输入端子、隔离保护、开路转换与计量
- 功率模块、直流母线、预充、IMD 与 DC 保护
- CDU/板换、泵组、过滤补液、传感与漏液检测
- 电冷联合控制、ICD、FAT/SAT 与联调资料
客户 / OEM 接口
- 负载功率、800Vdc 窗口、阶跃、接地和 ride-through
- TCS 温度、流量、压差、介质、水质与液冷捕获率
- 现场气候、基础、吊装、噪声、消防和维护窗口
- BMS/DCIM/EMS 点表、控制权限、见证点与验收标准
外部系统
- 服务器、冷板、机架 manifold/快接、IT 网络与残余风冷
- 柴发本体、储能/UPS、持续并网与园区 EMS
- 上级变压器/增容、地基、接地网及消防总系统
- 仅采购“电源+CDU”时的外部冷水机或干冷器
