发电机频压随工况变化
发动机转速变化会带来交流电压和频率波动，后端负载仍需要稳定的高压直流母线。

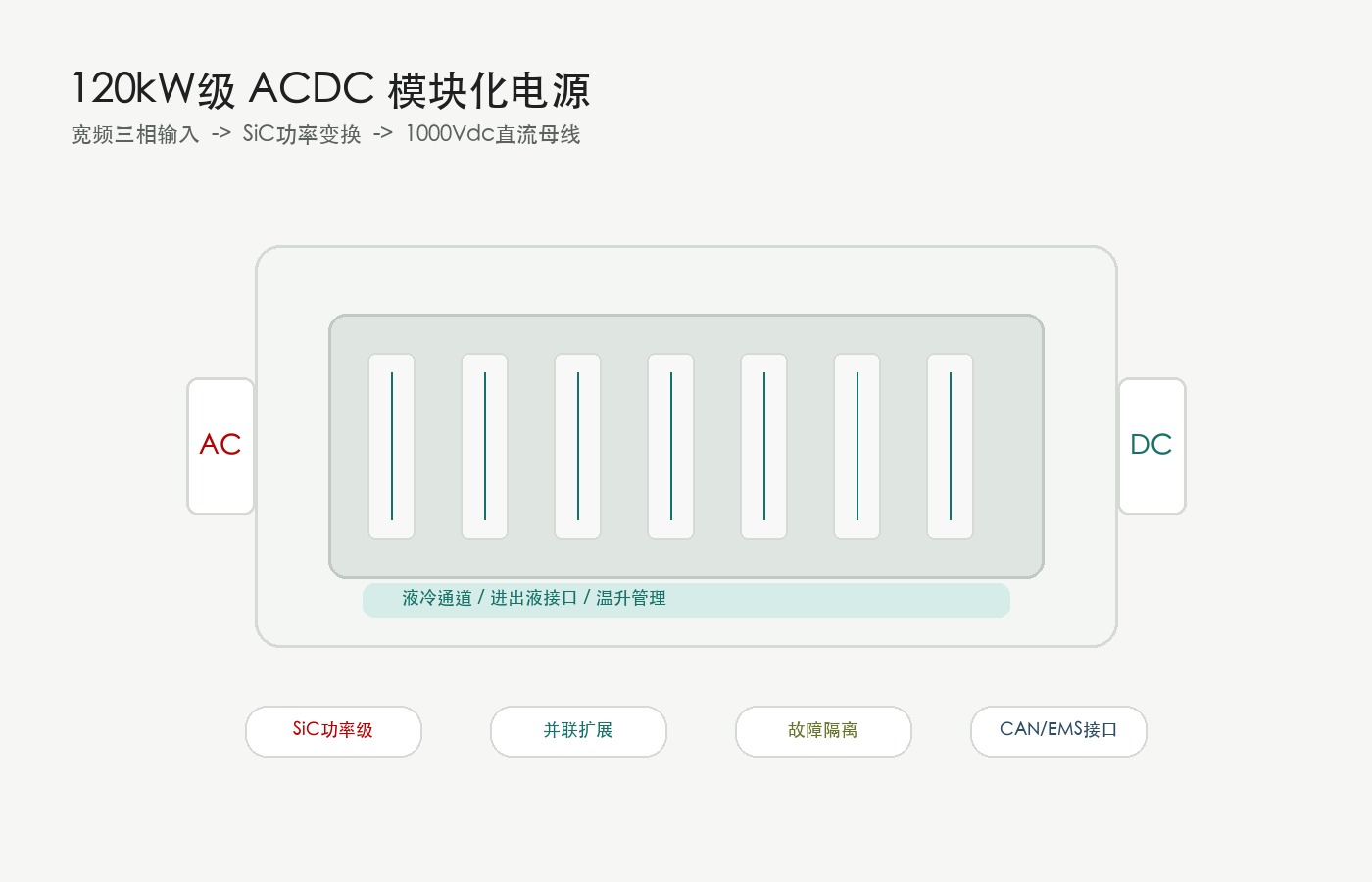

120kW 级 ACDC / DCDC 模块化电源
面向发电机变压变频输入、高压直流母线、SST、船用混动、矿山车辆与离网能源系统，开发 SiC/IGBT 功率级、控制、液冷、保护和并联功能。
ACDC 设计主线
关键性能待测试
DCDC 开发中
AI 辅助工具试用
当前状态：120kW ACDC 已有客户交流参数，正式 datasheet、效率曲线、温升、尺寸、重量和场景认证仍在准备。120kW DCDC 处于产品路线与样机开发阶段，本页不列未经确认的电压、效率或拓扑参数。
Customer Requirements
宽频输入、模块扩容和故障隔离
模块需要与发电机、直流母线、冷却、通信和保护策略一起完成联调。
大功率单机故障影响整套系统
客户需要模块化扩容、功率分担、故障识别与隔离，以及故障后可定义的降额策略。
电气、液冷和控制需同时确认
输入输出窗口、冷却回路、CAN/EMS 权限、预充和保护联锁需要写入接口文件。
Product Positioning
ACDC 产品主线与 DCDC 开发路线
ACDC 模块面向三相发电机侧变压变频输入和 1000Vdc 目标母线，强调宽频控制、液冷、并联功率分配和故障隔离。
DCDC 模块面向 SST、能量路由和直流母线变换，当前工作包括规格确认、低压调试、功率爬坡、效率测试和温升测试。输入输出窗口、隔离方式、拓扑和机械接口将在产品评审后公开。
Core Capabilities
核心能力
以下内容说明研发和测试范围，不替代正式产品规格。
宽频 ACDC 控制面向发电机变速工况研究锁相、整流与直流母线稳定控制。
DCDC 产品开发面向 SST 和直流系统开展规格、拓扑、器件、控制、隔离和样机测试。
SiC 功率级设计高开关频率功率级、母排、磁件和绝缘结构。
并联与故障隔离研究功率分担、状态监测、故障模块切除和系统降额运行策略。
液冷与结构设计进出液、流量、压降、温升、结构件、维护方向和 EMC 预整改。
控制诊断与联调使用 CAN/EMS、故障录波、HIL 和台架数据完成客户设备联调。
AI-assisted Engineering
AI 辅助方案比较和故障分析
AI 工具用于整理工况、比较仿真与台架数据、查找异常，不参与实时控制和保护。
工况整理
整理输入源、母线、负载、冷却和标准要求，供工程师检查。
模型与数据比较
比较电磁、损耗、温升、液冷仿真和台架数据，记录误差。
异常分析
从关键参数、温升和故障序列中查找异常，并关联录波和问题单。
工具试用AI 输出由工程师检查。实时控制、保护和联锁仍由确定性控制器执行。
Current Data
公开参数
ACDC 与 DCDC 分开列示；正式数据以 datasheet 和测试报告为准。
| 产品 / 参数 | 当前数据 | 状态 | 说明 |
|---|---|---|---|
| ACDC 额定功率 | 120kW | 设计主线 | 正式值以产品设计文件和测试报告为准。 |
| ACDC 典型输入 | 330–560Vac，三相线电压有效值 | 待项目确认 | 早期方案另有 200–450Vac 口径；按发电机型号和客户工况确认。 |
| ACDC 输入频率 | 40–300Hz | 设计目标 | 尚未完成全频段额定功率测试。 |
| ACDC 输出 | 1000Vdc 目标母线 | 目标 | 早期 950–1050Vdc 调节范围不作为当前承诺。 |
| 效率 | 额定工况目标 ≥98%；最高效率点目标 99% | 待实测 | 以正式效率曲线、温升和液冷工况报告为准。 |
| 功率器件 / 冷却 | SiC 功率模块；液冷 / 水冷 | 设计主线 | 冷却液、温度、流量、压降和接口尺寸仍需确认。 |
| 通信 / 并联 | CAN；1–16 台并联为设计方向 | 待联调 | 通信协议、功率分担和最大并联规模按项目测试。 |
| DCDC 产品 | 120kW DCDC 核心模块路线 | 研发规划 | 尚无可公开的输入、输出、隔离、拓扑、效率、尺寸和认证规格。 |
Application Scenarios
应用场景
按输入、母线、冷却和环境条件匹配模块。
船用混合动力
ACDC 连接发动机/发电机和高压直流母线，重点测试频压变化、冗余、绝缘、冷却和船舶环境适应性。
离网与移动能源
通过模块化堆叠构建可扩展功率单元，并与储能、负载、EMS 和冷却系统联合定义运行策略。
SST / 能量路由器
ACDC 可承担前端接口，DCDC 面向隔离级或直流母线变换开展产品化和联合开发。
矿山与特种车辆
按宽工况、冲击振动、热管理、故障诊断和维护要求定制电能变换单元。
Supply Scope
供货与合作范围
模块、样机测试和系统联调可分阶段实施。
模块与工程资料
- ACDC / DCDC 方案评审与接口定义
- 功率级、控制板、保护、液冷和结构协同设计
- 样机、台架测试、效率/温升/保护测试计划
- 接口文档、状态告警、调试记录和问题单
客户系统接口
- 输入源、直流母线、负载阶跃、预充和接地方式
- 冷却液、进液温度、流量、压降和环境条件
- CAN/EMS 协议、控制权限、冗余与降额策略
- 机械安装、IP、EMC/安规、FAT/SAT 和见证点
待定参数与认证
- 实测效率曲线、温升和全工况功率能力
- 外形尺寸、重量、IP 等级、寿命和 MTBF
- 16 台并联、热插拔或无缝故障切换
- 特定船级社、EMC、安规或行业认证
